Quand on passe du temps autour d’une tondeuse, d’un tracteur tondeuse, d’un robot, d’un taille-haies ou d’une débroussailleuse, on finit par comprendre un truc très simple : la panne n’est presque jamais “mystérieuse”. Elle est souvent bête, mécanique, logique… mais la vraie difficulté, c’est de mettre le doigt sur la bonne pièce, au bon format, pour le bon montage.
Et c’est exactement là que la motoculture devient un petit casse-tête : deux machines qui se ressemblent peuvent avoir des pièces internes différentes, une même référence peut exister en plusieurs versions selon l’année, et une “petite” rondelle oubliée peut transformer une réparation propre en bricolage bancal. Dans ce contexte, la vue éclatée n’est pas un gadget. C’est un GPS. Un plan de démontage. Un anti-erreur.
Pour gagner du temps (et éviter les commandes en double), beaucoup de personnes s’appuient sur des spécialistes du secteur. le site France Motoculture fait partie de ces adresses utiles : l’idée n’est pas seulement de vendre une pièce détachée, mais de vous guider avec des conseils et des vues éclatées pour identifier ce qui manque à la maintenance de vos machines, quelle que soit la marque (Kubota, Husqvarna, Honda, Stihl, Iseki, Viking, Briggs & Stratton, etc.). Et que vous soyez pro, particulier, mairie ou collectivité, on parle du même besoin : remettre la machine en route, sans perdre une semaine.
La vue éclatée, c’est quoi exactement (et pourquoi ça change tout) ?

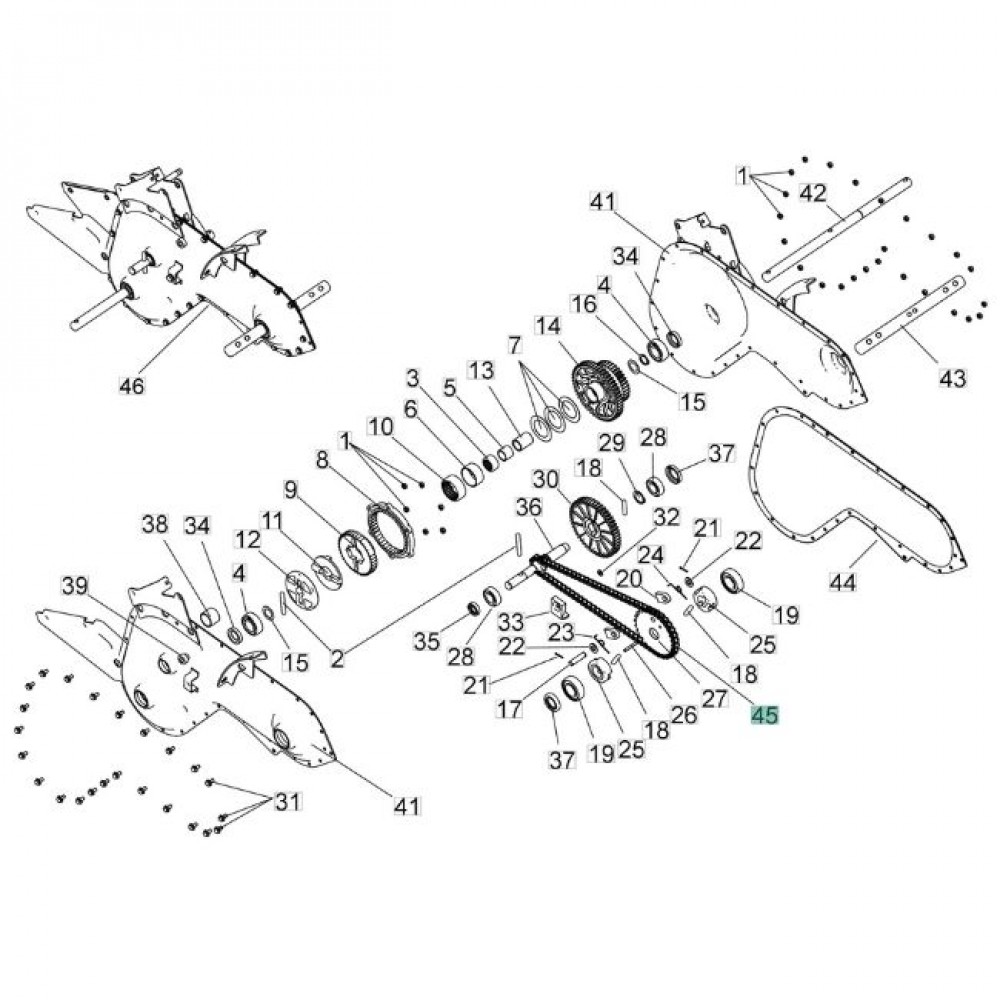

Une vue éclatée, c’est une représentation d’un appareil “démonté” visuellement : les pièces sont séparées les unes des autres, mais dans l’ordre logique d’assemblage. En général, chaque élément possède un repère (un numéro) qui renvoie à une référence.
Concrètement, ça sert à :
- identifier une pièce sans deviner (fini le “ça ressemble”),
- comprendre le montage (ordre, sens, rondelles, entretoises, clips…),
- repérer ce qu’il faut remplacer en même temps (joints, ressorts, bagues),
- éviter la pièce incompatible (la plus coûteuse : celle qui arrive, mais ne se monte pas).
On voit souvent la vue éclatée comme un outil “pour les pros”. En réalité, c’est l’inverse : c’est justement ce qui aide les particuliers à faire une réparation aussi propre qu’un atelier, sans s’arracher les cheveux.
Pourquoi trouver une pièce de motoculture peut devenir compliqué
Dans l’idéal, vous tapez le modèle de votre machine, vous commandez la pièce, terminé. Dans la vraie vie, il y a plusieurs pièges.
Les variantes de modèles (le piège le plus fréquent)
Deux tondeuses affichées avec le même nom commercial peuvent avoir :
- un carburateur différent selon l’année,
- une courroie plus longue sur une version avec embrayage,
- un câble différent selon le guidon,
- une lame différente selon le carter.
Les modifications en cours de production
Certaines marques font évoluer des sous-ensembles sans changer le nom “grand public” du produit. Résultat : la vue éclatée devient votre meilleure preuve.
Les pièces “en chaîne”
Un exemple simple : vous changez une courroie qui patine depuis longtemps. Si le galet tendeur est fatigué ou le ressort détendu, vous risquez de recasser… et de croire que “la courroie est de mauvaise qualité”. La vue éclatée aide à repérer les éléments autour, à vérifier ce qui doit être contrôlé.
Les pannes les plus courantes… et les familles de pièces à connaître
Sans transformer cet article en catalogue, voici les zones qui reviennent tout le temps en motoculture, avec les symptômes typiques.
Alimentation / carburant : le classique des démarrages capricieux
- Filtre à carburant encrassé : moteur qui s’étouffe à l’accélération
- Durites craquelées : prises d’air, fuite, démarrage instable
- Membranes / joints de carburateur : ralenti irrégulier, moteur qui cale
Sur ces sujets, la vue éclatée évite une erreur bête : confondre deux kits qui se ressemblent mais ne correspondent pas au bon montage.
Allumage : quand “ça démarre une fois sur trois”
- Bougie usée : démarrage difficile, ratés
- Bobine d’allumage : coupures à chaud, perte de puissance
- Contacteur / coupe-circuit : panne intermittente
Coupe et transmission : quand la machine “travaille mal”
- Lame émoussée ou voilée : coupe irrégulière, vibrations
- Porte-lame / clavette : bruit métallique, choc après pierre
- Courroie / galet / ressort : patinage, traction faible, embrayage qui décroche
Étanchéité : le début des gros problèmes
- Joint spi fatigué : fuite, bruit, usure rapide
- Roulement : jeu, grondement, chauffe
- Joints de carter : suintement, perte d’huile
Ce sont souvent des petites pièces… qui évitent de gros dégâts.
Comment utiliser une vue éclatée comme un pro (même si vous débutez)
Voici une méthode simple, qui évite 90% des erreurs.
Relever l’identification exacte de la machine
Ne vous contentez pas du nom commercial. Cherchez :
- modèle complet,
- type,
- parfois numéro de série.
Sur une tondeuse : souvent sur le carter ou près du guidon.
Sur un tracteur : sous le siège, sous le capot, près du châssis.
Sur un moteur : plaque moteur ou gravure.
Aller dans le bon sous-ensemble
Une vue éclatée est généralement découpée : moteur / carburateur / filtre / transmission / carter de coupe / commandes…
Ne cherchez pas une lame dans la section “moteur” (ça paraît évident, mais c’est un piège fréquent).
Comparer la pièce ET son environnement
La vue éclatée montre la pièce, mais aussi :
- les vis qui la fixent,
- les entretoises,
- l’ordre des rondelles,
- le sens de montage.
C’est ce qui permet de se dire : “ok, c’est bien celle-là, parce que je retrouve les mêmes éléments autour”.
Commander intelligemment : la pièce + ce qui s’use avec
Exemples simples :
- une courroie : on vérifie galet / ressort / poulie
- un carburateur ouvert : prévoir joints / membranes
- un roulement changé : penser au joint spi si présent
Ça évite la réparation “à moitié” et le démontage deux fois.
Pièces détachées : pros, particuliers, mairies… mêmes enjeux, contraintes différentes
Un particulier veut surtout une réparation fiable et éviter d’y passer ses week-ends.
Un professionnel veut le bon choix du premier coup parce que le temps = argent.
Une mairie ou une collectivité a souvent un parc machine qui doit tourner : tondeuses, autoportées, débroussailleuses, souffleurs… et parfois un planning d’entretien très serré.
Dans tous les cas, la vue éclatée sert de langage commun : elle met tout le monde d’accord sur ce qu’on remplace réellement.
L’erreur la plus coûteuse : “ça devrait aller, c’est à peu près la même”
C’est souvent là que les budgets se perdent.
- Une pièce pas compatible → retour, délai, immobilisation
- Une pièce “presque” identique → montage forcé, usure accélérée
- Une réparation incomplète → la panne revient, et on incrimine la nouvelle pièce
Avec une vue éclatée, on sort du “à peu près”. On revient au concret.
Petit rappel entretien : la pièce détachée, c’est aussi de la prévention
On associe souvent les pièces détachées à une panne. Pourtant, les meilleures économies se font en prévention :
- filtre à air remplacé à temps = moteur qui respire
- lame entretenue = moins d’effort, moins de vibration
- courroie surveillée = moins de casse en série
- joints contrôlés = pas de fuite qui dégénère
D’ailleurs, si vous voulez des bases simples et utiles, on a publié un article pratique : guide d’entretien d’une tondeuse thermique (lien interne).
La vue éclatée, c’est la meilleure assurance anti-erreur
En motoculture, on ne perd pas du temps parce qu’une pièce est “introuvable”. On en perd parce qu’on n’est pas sûr de ce qu’il faut commander, ou parce qu’on hésite entre deux versions.
La vue éclatée remet de l’ordre :
- elle permet d’identifier précisément,
- elle sécurise la compatibilité,
- elle aide à prévoir ce qui s’use autour,
- elle rend la réparation plus propre, plus durable.
Et quand vous cherchez une pièce détachée avec cette logique (conseils + vues éclatées + expertise matériel), le site France Motoculture est une ressource vraiment pratique pour avancer vite, sans multiplier les essais.
